L'information géodésique
L'Information Géodésique regroupe diverses activités qui concourent principalement à la documentation, à la conservation et à la diffusion de données et de produits géodésiques sous toutes ses formes. La Base de Données Géodésiques, les outils de calculs développés à l'IGN et la gestion méthodique de l'archivage documentaire ont permis d'entretenir un patrimoine de connaissance unique sur lequel s'appuie l'activité d'information, qui contribue à la maintenance de ce site et à la publication en ligne des données techniques, réglementaires et pédagogiques.
Le RGF93 (Référentiel Géodésique Français 93) est le repère de référence :
- tridimensionnel et géocentrique
- de précision centimétrique
- légal pour la France métropolitaine
Lire la transcription textuelle de l'image

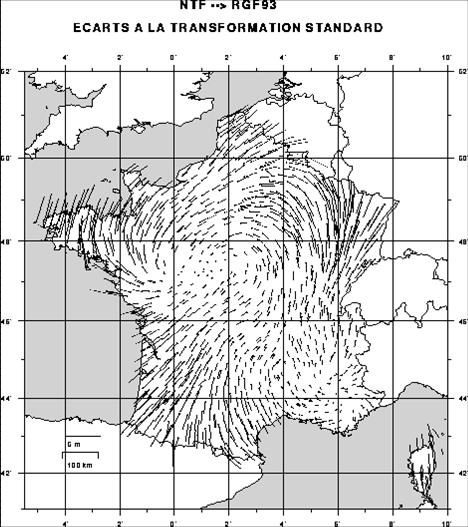

Limage représente une carte de France sur laquelle sont représentées des courbes qui traversent de part en part le pays et de manière désordonnée. Il existe une transformation « standard » pour passer de l’ancien système géodésique NTF au nouveau RGF93. Mais elle induit des erreurs de coordonnées importantes, que l’on peut modéliser selon ce graphique qui la compare à la transformation par grille. On y constate les déformations inégales sur l’ensemble de la France lors du passage du système ancien (triangulation terrestre) au nouveau (positionnement spatial).
Lire la transcription textuelle de l'image

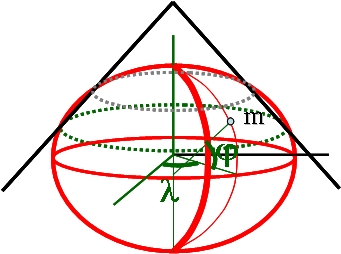

Les cartes IGN de France sont réalisées selon des projections coniques de Lambert, illustrées ci-dessus. On y voit le transfert des coordonnées géographiques (sur l’ellipsoïde) aux coordonnées planes (sur la surface conique développable ensuite sur un plan).

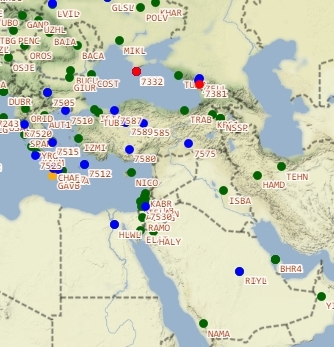

En avril 2022, l'IGN calcule et publie l'ITRF2020 qui s'appuie sur les observations de géodésie spatiale effectuées jusqu'au 31 décembre 2020 pour le monde entier. Cette nouvelle version de l'ITRF apporte des améliorations significatives par rapport aux précédentes réalisations : elle confirme l'estimation de la position du centre des masses de la Terre telle qu'elle avait été déterminée en 2016, mais fournit aussi ses variations saisonnières.
La crise sismo-volcanique de Mayotte a engendré des déformations et un déplacement de l’archipel, avec des variations intrinsèques de coordonnées supérieures à 15 cm (et de plus de 20 cm par rapport à un repère mondial de référence tel que l’ITRF2020), principalement sur la période allant du 1er mai 2018 au 1er janvier 2021. Ces déformations ont conduit l'IGN à réaliser des travaux de terrain sur l’archipel de Mayotte entre septembre et décembre 2023, afin de mettre en place un nouveau repère de référence géodésique. Ce repère, nommé RGM23, a été publié à partir d’octobre 2024. Il n’est pas encore la référence légale, les démarches de révision de l’arrêté du 5 mars 2019 portant application du décret n° 2000-1276 du 26 décembre 2000 étant en cours à l’heure actuelle.
Le Geopackage suivant contient trois fichiers : IGNF.gpkg (le fichier des SRC du registre IGNF), IGNF-style-QGIS.qml (le fichier de style pour QGIS) et un mode d'emploi au format PDF.
Téléchargement des fichiers pour la visualisation du registre IGNF.xml sous QGIS zip (463Ko)
Lire la transcription textuelle de l'image

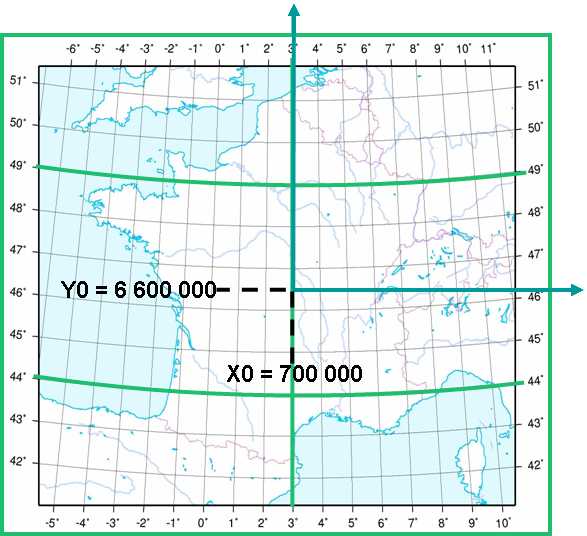

La projection Lambert-93 couvre l’ensemble de la France. La carte de France illustrée ici est quadrillée. Deux lignes vertes horizontales sont matérialisées. Elles représentent les deux parallèles dits « auto-mécoïques » (à 44° et 49° de latitude nord), où le plan de projection coïncide exactement avec l’ellipsoïde, induisant des déformations nulles sur les distances lors du passage entre l’ellipsoïde et le plan (module linéaire = 1).
Le Service de Géodésie et de Métrologie a publié un recueil de fiches d’algorithmes utiles pour les calculs de géodésie. Il s’agit pour chaque partie élémentaire d’un calcul d’un ensemble correspondant à :
- un modèle de données Entrée/Sortie
- une description mathématique (ordinogramme d’enchaînement des formules)
- des jeux tests
Lire la transcription textuelle de l'image

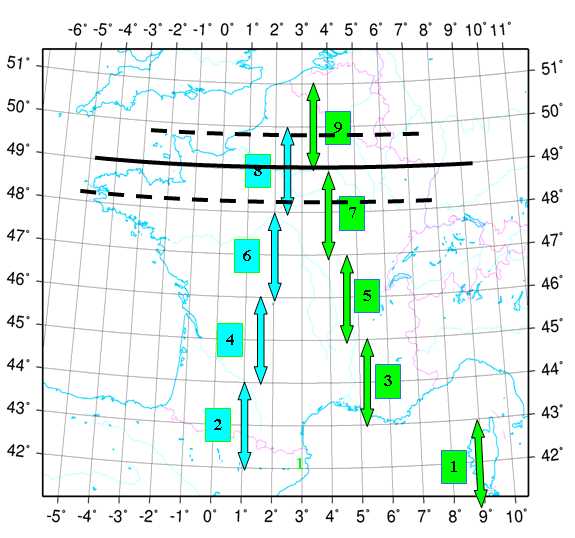

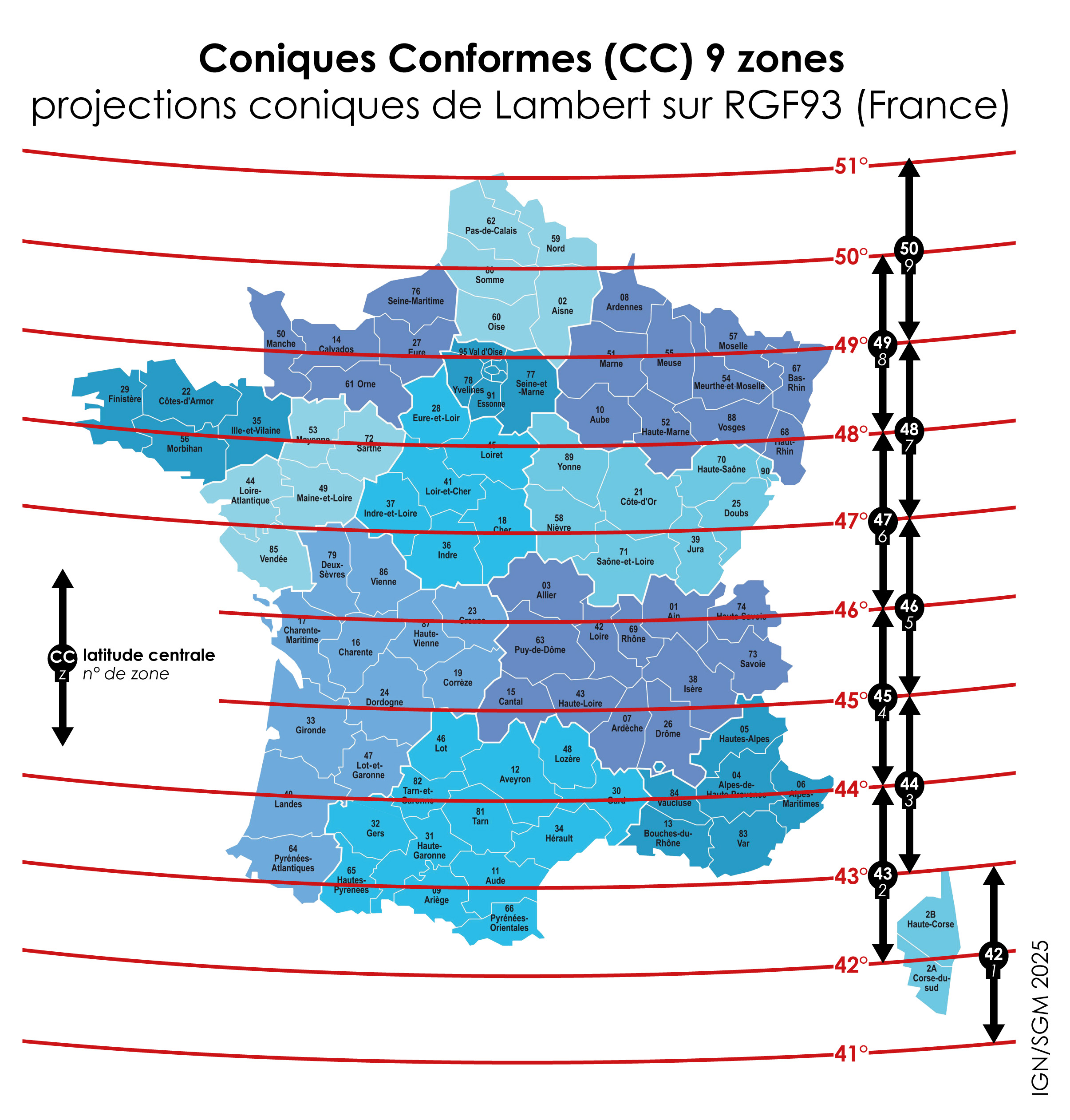

Illustration d'une carte de France dont la surface est découpée en 9 zones de latitude de 2 degrés de large du sud au nord, pour lesquelles une projection spécifique est définie. Ensemble, elles forment les "Coniques Conformes 9 Zones" dont l’avantage est de réduire dans chaque zone jusqu’au négligeable (pour les applications usuelles du moins) les inévitables déformations induites par le passage des coordonnées géographiques aux coordonnées planes.

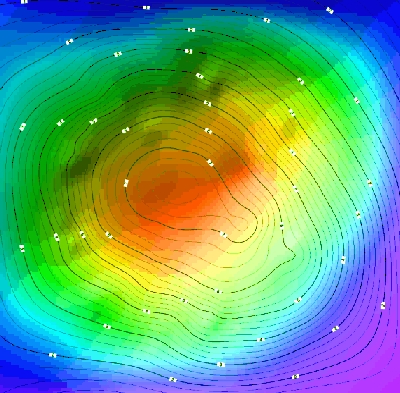

Le Service de Géodésie et de Métrologie diffuse des grilles de quasi-géoïde résultant des travaux de développement et de recherche ainsi que des surfaces de conversion d'altitudes directement utilisables pour une estimation de l'altimétrie par GPS.
Mis à jour 27/05/2025
