Grilles de conversion
Pour la France continentale, la surface de conversion altimétrique RAF20 a été actualisée fin 2021 pour tenir compte des opérations de maintenance du repère de référence RGF93.
RAF20 pour la France continentale (RGF93 v2b NGF-IGN69) tac (1,6 Mo)
Lire la transcription textuelle de l'image
Partie d’une carte illustrant la grille RAF20 avec les corrections en mètres à soustraire aux hauteurs ellipsoïdales du RGF93v2b pour obtenir des altitudes NGF-IGN69 sur le territoire métropolitain.
Différentes courbes de niveau sont représentées et indiquent chacune un chiffre. Ce dernier représente l’anomalie d’altitude en mètres (équidistance = 1 mètre).
La grille de corrections entre les altitudes (orthométriques) du Système NGF-Lallemand et les altitudes (normales) du Système NGF-IGN69 pour la France Continentale ou NGF-IGN78 pour la Corse vous permet de calculer (par interpolation bilinéaire) la constante C (en centimètres) telle que (Altitude NGF-Lallemand) + C = Altitude NGF-IGN69 ou -IGN78. Elle fournit également la précision estimée de la correction.
Les grilles sont fournis dans deux formats différents, décrits dans le document d'aide à l'utilisation consultable ici :
Lire la transcription textuelle de l'image

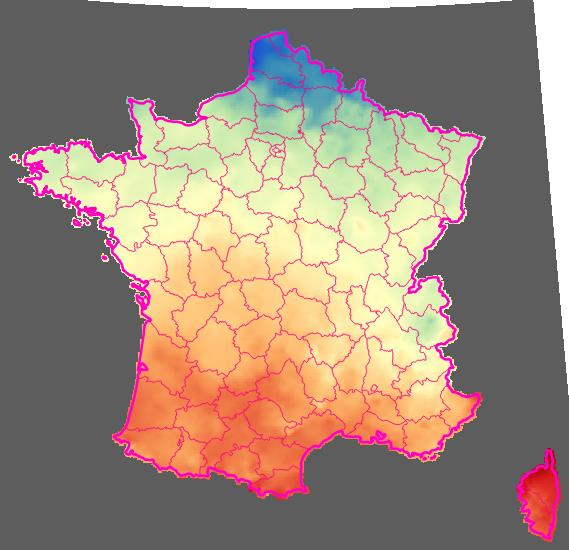

Carte de France présentant un gradient de couleurs vertical qui matérialise les écarts entre les altitudes du NGF-Lallemand et celles du NGF-IGN69 (France continentale) ou du NGF-IGN78 (Corse), appelées corrections ortho-normales. Ces corrections ortho-normales varient entre -13 cm (en Corse) à 65 cm (à Lens), et augmentent globalement du sud vers le nord.
L'utilisateur a aussi la possibilité de télécharger un Geopackage et un projet QGIS (v3.16.5 ou plus récentes), permettant de visualiser et d'exploiter la grille de correction sous forme de courbes de niveau (valeurs de correction en mètres), ainsi que le masque de précision (écart-type en cm).
Lorsque l'écart n'est pas fourni par la grille, ou que la précision de la correction est jugée insuffisante, l'utilisateur peut écrire à geodesie@ign.fr en précisant, selon l'étendue de son chantier :
- le matricule du repère de nivellement le plus proche
- ou le nom de la commune concernée
- ou les coordonnées du rectangle englobant sa zone de travail
Nouveau ! Télécharger le poster de la grille de conversion ortho-normales pdf (8,2 Mo)
Grille des valeurs de précision (en centimètres) de la correction ortho-normale grd (1 Mo), au format Golden Software Ascii Grid
Grille des valeurs de correction ortho-normale (et de la précision associée) mnt (4 Mo)
Geopackage et projet QGIS (v3.16.5 ou plus récentes) zip (174 Mo), permettant de visualiser et d'exploiter la grille de correction ortho-normale sous forme de courbes de niveau (valeurs de correction en mètres), ainsi que le masque de précision (écart-type en cm)
Grille fournissant la valeur de correction ortho-normale en mètre grd (2 Mo), au format Golden Softwarre Ascii Grid

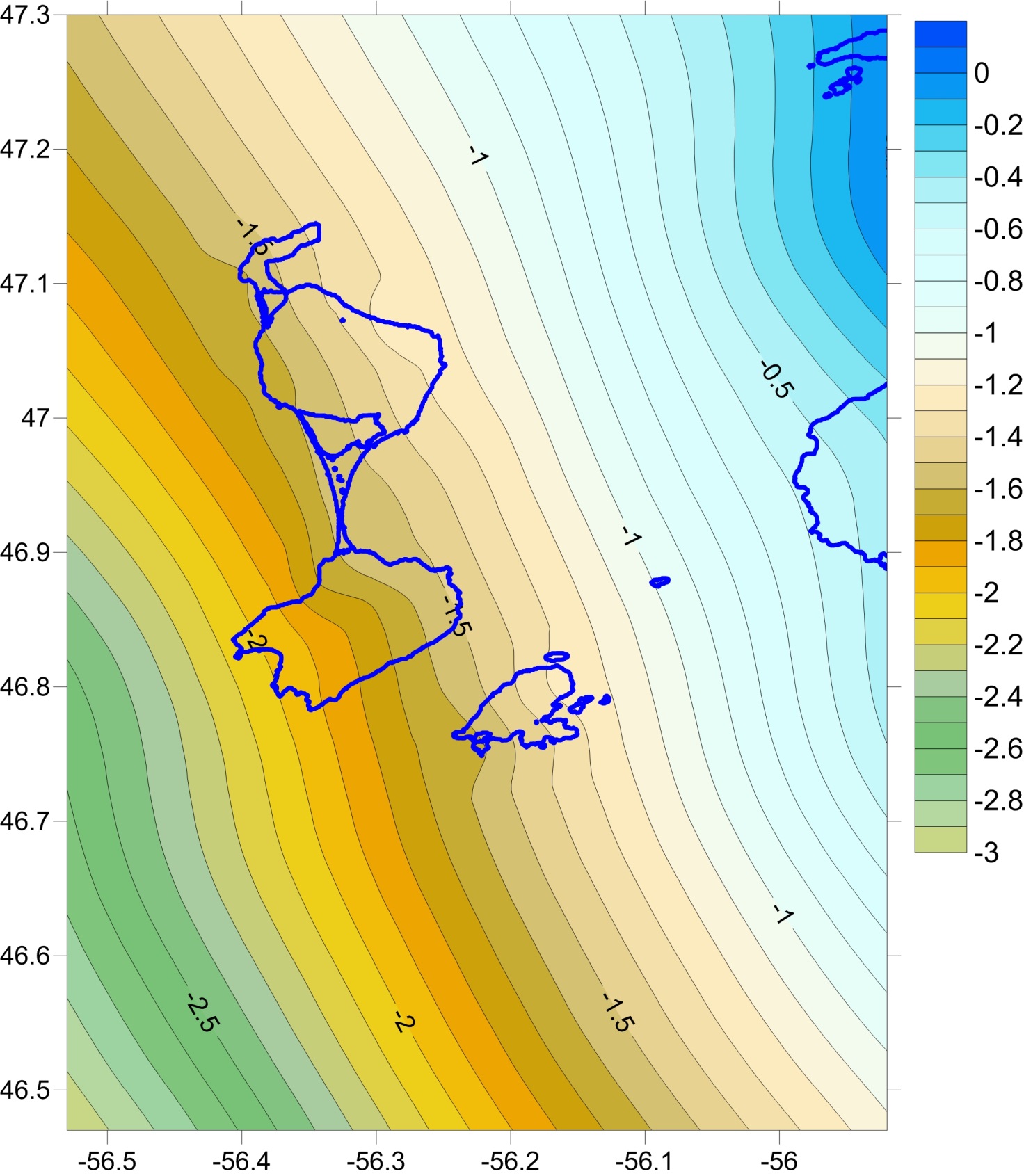

Surface de conversion altimétrique fournissant des altitudes Danger 1950 à partir de hauteurs ellipsoïdales RGSPM06 mnt (412 Ko)
Surface de conversion altimétrique fournissant des altitudes compatibles avec le CGVD2013 canadien à partir de hauteurs ellipsoïdales RGSPM06 mnt (13,4Ko) Chaque fichier de grille correspond au modèle de conversion altitude/hauteur issu des dernières réalisations en vigueur pour la zone considérée. C'est pourquoi on peut trouver différentes versions correspondant aux réalisations GNSS successives sur chaque département ou collectivité.
Mis à jour 27/05/2025
