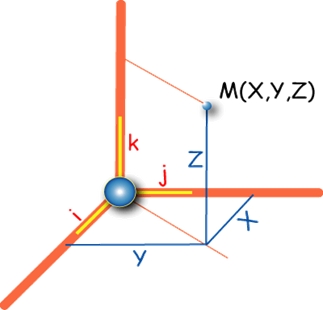

Le Système de référence terrestre international (ITRS) est le système de référence spatiale mondial idéal qui suit le mouvement diurne de la Terre. L'espace physique est alors 'considéré comme' un espace affine euclidien de dimension 3, tel que :

• L’origine O : proche du centre de gravité de la Terre
• L’axe OZ : proche de l’axe de rotation de la Terre
• OXZ : plan méridien origine
• OXY : plan de l’équateur

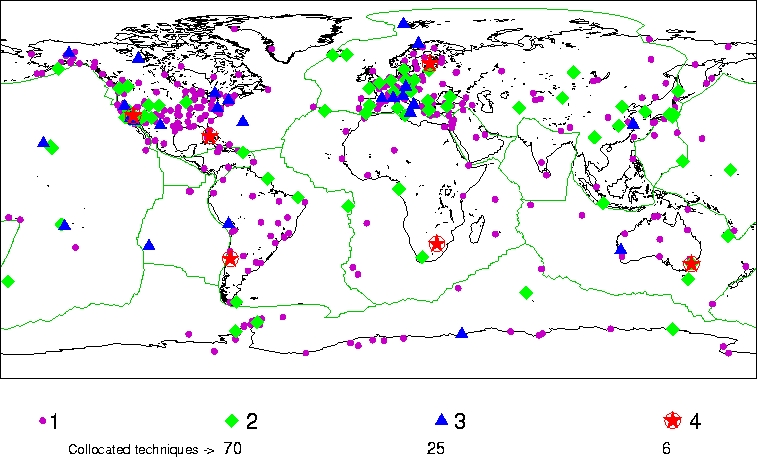

Chaque réalisation physique de l'ITRS est produite sous le nom de "repère de référence" ou ITRF (International Terrestrial Reference Frame) pour chacun desquels on a choisi un trièdre repère affine. Chaque repère est un ensemble de points physiques avec des coordonnées déterminées avec précision dans un système de coordonnées spécifique. Ces coordonnées sont obtenues par la combinaison de solutions individuelles issues des techniques de géodésie spatiale : GNSS, VLBI, SLR, LLR et DORIS. Chaque technique utilise des réseaux de stations répartis sur l’ensemble de la Terre.

En avril 2022, l'IGN publie l'ITRF2020 qui s'appuie sur les observations de géodésie spatiale effectuées jusqu'au 31 décembre 2020. Cette nouvelle version de l'ITRF apporte des améliorations significatives par rapport aux précédentes réalisations : elle confirme l'estimation de la position du centre des masses de la Terre telle qu'elle avait été déterminée en 2016, mais fournit aussi ses variations saisonnières.

Exemples de repères légaux au sens du Décret et de l'Arrêté en vigueur

- pour la métropole : RGF93

- pour les outre-mers : RGR92, RGFG95, RGM04, RGSPM06, RGTAAF07, RGAF09, etc...

Au XX° siècle, les coordonnées s'exprimaient dans des "systèmes géodésiques" issus de techniques terrestres (Nouvelle Triangulation de la France, European Datum 50, Fort-Desaix, etc...) ou spatiales (WGS72,WGS84, NAD83, ..).

On peut actuellement pour le calcul considérer ces "systèmes" comme des repères de référence dans la mesure où existent les modèles de transformations de coordonnées.

Ce ne sont toutefois pas des réalisations de l'ITRS.

Un point de la croûte terrestre est quasiment fixe dans un repère. Cependant, la position varie à cause :

• de mouvements globaux Tectonique des plaques (inférieur à 10 cm par an), rebond postglaciaire (quelques millimètres par an)…
• de mouvements locaux Séismes, glissements de terrain...
• de mouvements périodiques Marées terrestres (variations inférieure à 30 cm), surcharge océanique (variations inférieure à 20 cm), surcharges atmosphérique, hydrologique (variations centimétriques)

Un point M sera donc positionné par ses coordonnées et sa vitesse dans le repère à un instant (t) M(t) = M(ti) + dM/dt *(t - ti) + ΣΔM(t)

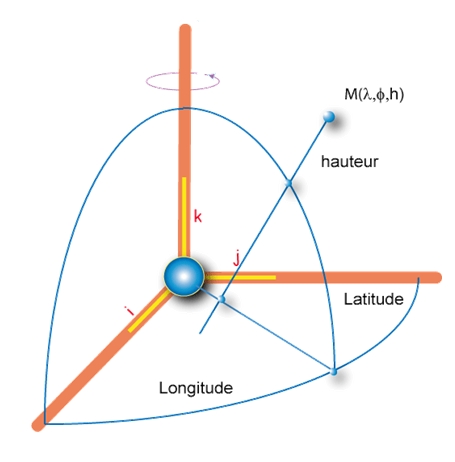

A un repère de référence est associé un ellipsoïde de révolution qui est un modèle mathématique de la Terre débarrassée de ses reliefs. Il s’agit approximativement d’une sphère aplatie aux pôles. L’ellipsoïde est centré en O. Son axe de révolution selon le petit axe de l’ellipse méridienne est OZ. Les coordonnées géographiques tridimensionnelles d'un point sont associées à l’ellipsoïde. λ : longitude géodésique φ : latitude géodésique h : hauteur au dessus de l’ellipsoïde

Les coordonnées planes sont utilisées sur les cartes et les plans, dont la réalisation nécessite un système de projection cartographique. Chaque point de la surface terrestre est d’abord projeté sur l’ellipsoïde selon la direction normale. Puis l’ellipsoïde est transformé en surface plane.

Les coordonnées associées à cette surface plane sont des coordonnées cartésiennes bidimensionnelles :

• E (Easting) pour l'abscisse
• N (Northing) pour l'ordonnée

On les calcule en fonction de la longitude λ et de la latitude φ. Ces coordonnées sont également appelées cordonnées en projection ou coordonnées cartographiques. En topographie ou cartographie, ces coordonnées sont usuellement notées X et Y.

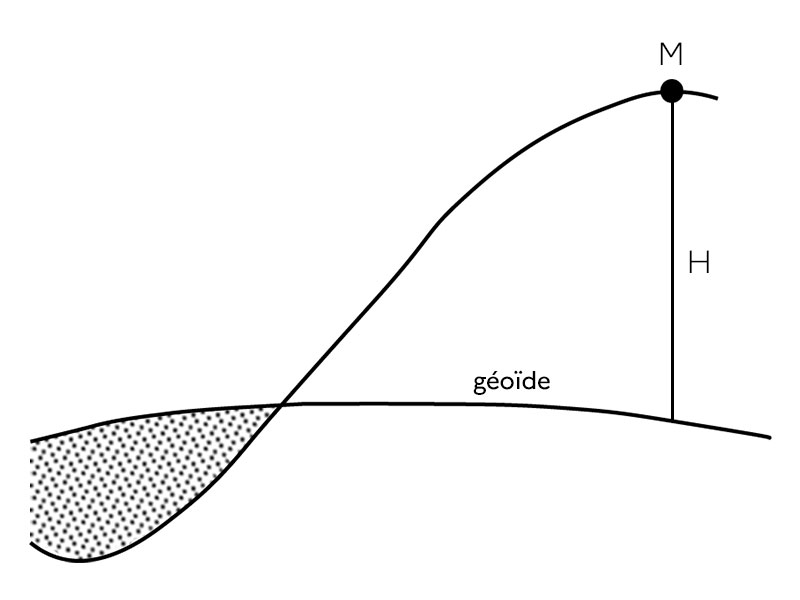

L'altitude d'un point de la surface topographique est, de manière très approchée, la distance entre le point et une surface de référence appelée géoïde. Le géoïde est une équipotentielle du champ de pesanteur (W=Wo) qui correspond approximativement au niveau moyen des mers.

Plus rigoureusement l'altitude est définie par :

H(M) = 1 / γ . Σ g.dh

γ : valeur moyenne conventionnelle de la pesanteur (l'expression de γ définit le type d'altitude : dynamique, orthométrique ou normale)

Σ g.dh : quantité de travail pour aller du géoïde au point M

Un système de référence verticale est défini par : un point fondamental, souvent proche d'un marégraphe, auquel on a attribué une altitude conventionnelle, d'un type précis : cote géopotentielle, altitude dynamique, altitude orthométrique ou altitude normale.

Chaque réalisation physique du système donne lieu a un "repère de référence vertical" constitué d'un ensemble de points physiques avec une altitude et des coordonnées. La réalisation de ce système se fait par technique de nivellement, en mesurant des dénivelées et en déterminant de proche en proche l’altitude de repères de nivellement qui constituent le réseau. On mesure aussi partiellement sur le réseau la valeur de la pesanteur par gravimétrie afin de calculer des différences de potentiel. Exemples :

• Systèmes : IGN69, IGN78, EVRS, etc.
• Repères de référence verticale : NGF, REUN95, NIREF

Il existe :

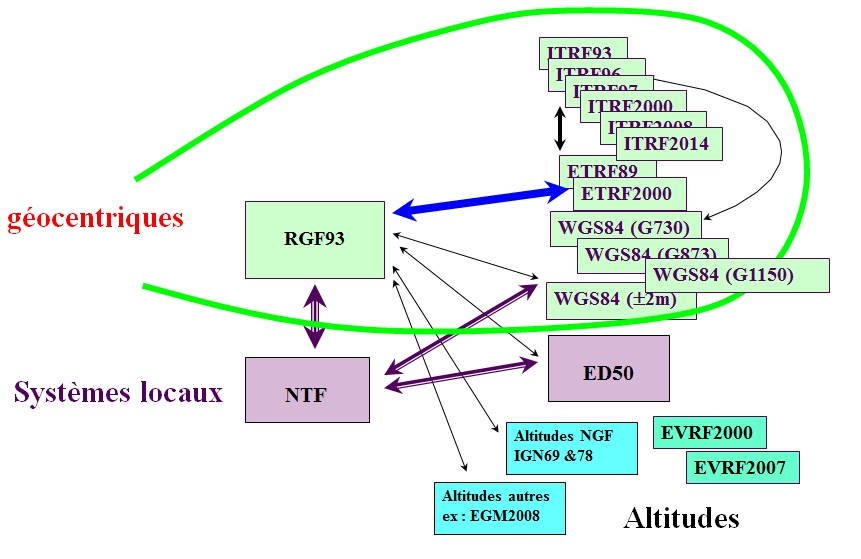

• De nombreux repères de référence dont les origines peuvent être à plusieurs centaines de mètres les uns des autres (NTF, ED50, RGF93,...),
• De nombreux ellipsoïdes dont les dimensions peuvent différer de plusieurs centaines de mètres (Clarke 1880, HAYFORD1909, IAG-GRS80,...),
• De nombreux représentations planes (UTM, Lambert-93, Conique Conforme 9 zones, Lambert Azimuthal Equal Area) ...

Pour identifier un jeu de coordonnées, on utilise des systèmes de référence de coordonnées (CRS ou Coordinate Reference System en anglais) qui, selon le type de coordonnées, précisent les éléments de définition nécessaires. Ces CRS sont définis dans des registres géodésiques, maintenus par différents organismes étatiques ou internationaux.

Exemples de registres de systèmes de coordonnées : IGN-F, EPSG, EU_CRS, ISOGR CRS en France : Registres IGN-F & EPSG

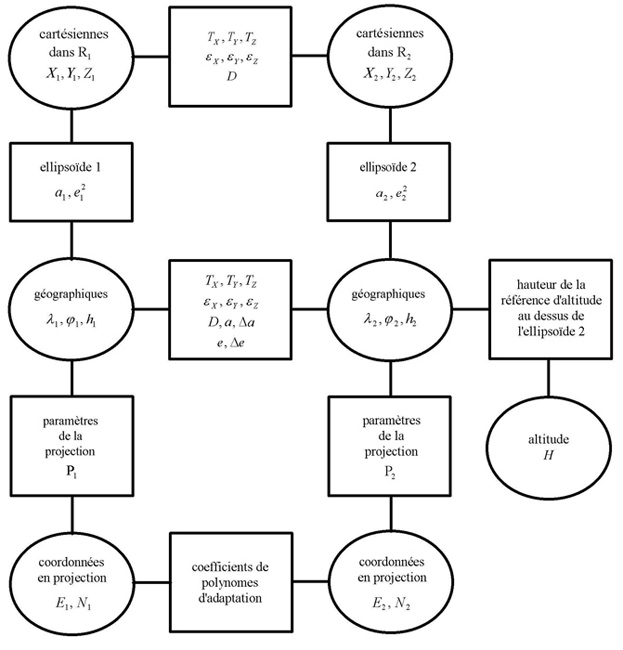

S'il s'agit du passage simple d'un type de coordonnées à un autre dans le même repère de référence, on parle de "conversion" de coordonnées (verticalement dans le diagramme ci-dessus).

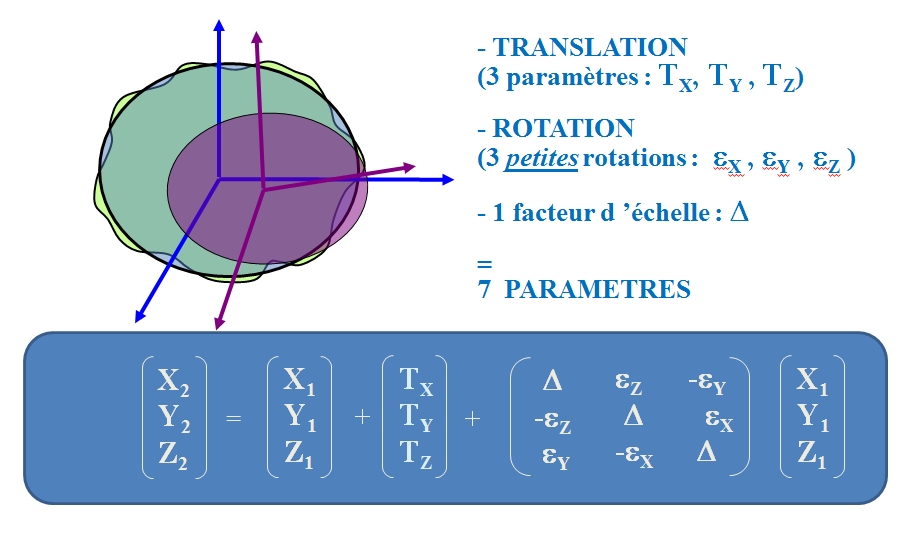

Mais, si un changement de système est nécessaire (horizontalement dans le diagramme), des paramètres de transformation doivent alors être utilisés. Il existe des logiciels, tels que Circé, qui effectuent les transformations de coordonnées. Pour en savoir plus sur les transformations de coordonnées en pratique : les ressources.
