Le quasi-géoïde

Surface de référence des altitudes normales (ou surface d’altitude normale nulle). On obtient la hauteur du quasi-géoïde au-dessus de l’ellipsoïde en soustrayant l’altitude normale de la hauteur au-dessus de l’ellipsoïde. Source : "Le modèle de quasi-géoïde français QGF96 et la surface de référence d'altitude RAF96" par H. Duquenne, Janvier 1997, ESGT/IGN

Aspects scientifiques

Surfaces de référence

En plus de l'ellipsoïde, qui est un modèle mathématique de la Terre, la géodésie traite de surfaces de référence liées au champ de pesanteur : le géoïde, le quasi-géoïde et leurs différentes réalisations.

Le géoïde est la surface du potentiel de pesanteur terrestre qui coïncide au mieux avec le niveau moyen de la mer. Si on appelle W le potentiel et W0 le potentiel sur le géoïde, le géoïde est caractérisé par l'équation : W = W0. Cette équation définit idéalement le géoïde mais ne le réalise pas pour autant : elle ne peut pas définir la forme du géoïde dans un système de référence géodésique donné. La position du géoïde dans l'espace s'exprime au moyen de sa hauteur N au-dessus d'un ellipsoïde de référence géodésique (figure 1). Avec une très bonne approximation, N est la différence entre la hauteur ellipsoïdale h (comptée le long de la normale à l'ellipsoïde) et l'altitude orthométrique H0(comptée le long de la ligne de force du champ) : N = h - H0.

Lire la transcription textuelle de l'image

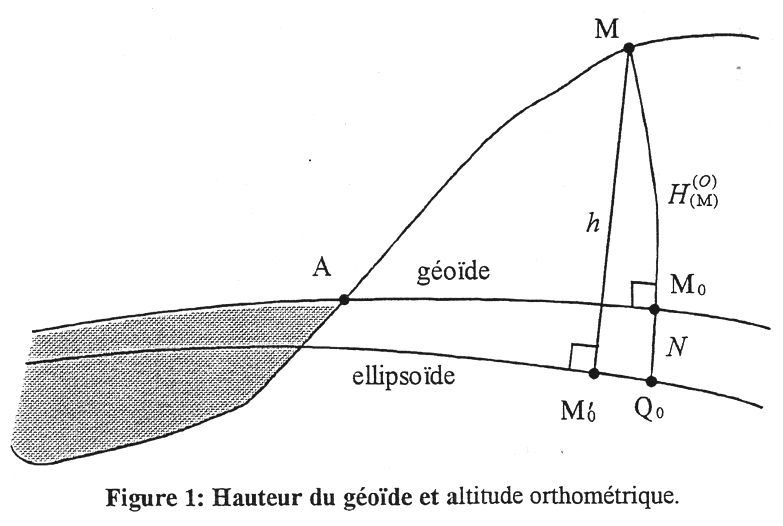

Représentation schématique des surfaces de référence utilisées en géodésie géométrique (ellipsoïde) et physique (géoïde) en relation avec la surface topographique, ainsi que des lignes verticales associées.

Pour définir le quasi-géoïde (figure 2), l'ellipsoïde est considéré comme une surface équipotentielle d'un modèle de champ appelé champ normal et noté U. Par convention, le potentiel normal sur l'ellipsoïde est égal au potentiel réel sur le géoïde, ce qui est décrit par la relation : UQ0 = W0.

Par tout point M passe une surface équipotentielle du champ réel, d'équation W= WM. La surface de potentiel normal U égal au potentiel réel de M est appelée surface "sphéropotentielle" de M. Le point Q est l'intersection de la ligne de force du champ avec la sphéropotentielle. Hnm est l'altitude normale du point M : c'est la distance entre l'ellipsoïde (en Q(0) et la surface sphéropotentielle (en Q). L'anomalie d'altitude ζ est le concept qui, dans la théorie moderne, remplace la hauteur du géoïde : c'est la distance entre la surface sphéropotentielle et la surface équipotentielle de M ; c'est aussi la hauteur du quasi-géoïde au dessus de l'ellipsoïde, ce qui définit le quasi-géoïde. On a ainsi la relation : ζ = h - Hn.

Lire la transcription textuelle de l'image

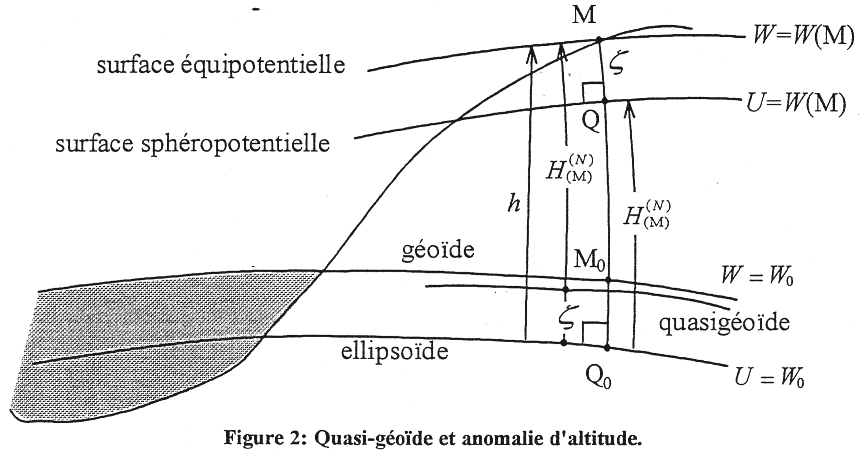

Représentation schématique des différentes surfaces de référence utilisée en géodésie physique pour définir les altitudes normales (telluroïde, quasi-géoïde, surfaces équipotentielles) en relation avec la surface topographique, et définition de l'anomalie d'altitude Zeta (séparation entre le quasi-géoïde et l'ellipsoïde).

Méthodes de calcul

II existe plusieurs méthodes pour réaliser le géoïde :

  • Les techniques de la géodésie spatiale (Doppler, télémétrie laser, etc.), éventuellement complétées par l'altimétrie satellitaire et la gravimétrie, permettent de calculer des coefficients d'un développement du potentiel en harmoniques sphériques. Ce développement ne doit être utilisé que dans une référence géodésique déterminée, qui n'est d'ailleurs pas toujours explicitement connue. La précision des meilleurs développements actuels est, pour la hauteur du géoïde, de quelques décimètres.
  • Le nivellement astro-géodésique. Pour un ensemble de points de coordonnées géographiques géodésiques connues, on détermine les coordonnées astronomiques. Par différence, on obtient pour chaque point les composantes de la déviation de la verticale. On procède à l'intégration de ces composantes le long de chemins joignant les points deux à deux. Il faut cependant fixer arbitrairement la hauteur du géoïde en un point. La méthode a été appliquée avec succès en France avec une précision de l'ordre de 1 mètre en plaine et de 3 mètres en haute montagne. La précision peut être très nettement améliorée par apport d'information topographique. Le système de référence géodésique dans lequel le géoïde est réalisé est celui dans lequel les coordonnées géodésiques sont exprimées.
  • La méthode gravimétrique, due à Stokes, consiste à intégrer des anomalies de pesanteur. Cette méthode et ses développements récents (retrait-restauration, Molodenski) sont au coeur des travaux du LAREG et du SGM mais les principes n'en sont pas exposés plus en détail dans cette page. Le géoïde est réalisé dans le système de référence du modèle de champ utilisé. Suivant les techniques de calcul, les données et le relief, la précision peut être centimétrique ou décimétrique.
  • L'association de techniques spatiales (en particulier du système GPS) et de nivellement de précision conduit, par différence entre hauteur ellipsoïdale et altitude, à une réalisation point par point du géoïde ou d'une surface qui en est très proche, suivant le type d'altitude (orthométrique, normale, etc.). Le géoïde obtenu est alors réalisé dans le système de référence dans lequel sont exprimées les coordonnées des points GPS. Le géoïde n'est pas défini par son potentiel comme dans l'équation W = W0, mais par le point origine du réseau de nivellement. D'autre part, la surface de référence d'altitude matérialisée par le réseau de nivellement (surface d'altitude nulle), qui devrait théoriquement coïncider avec le géoïde ou le quasi-géoïde, s'en écarte en raison des erreurs affectant le réseau de nivellement.
  • Lorsque l'on souhaite déterminer un géoïde à partir de plusieurs types de données (par exemple un modèle global de champ préexistant, des données gravimétriques, des valeurs de déviation de la verticale, des points spatiaux nivelés, etc.), la collocation est théoriquement une bonne méthode : elle permet de traiter les différents types de données dans un modèle physique, mathématique et statistique unique et cohérent. Mais des études menées à l'IGN ont montré que, d'une part, une importante puissance de calcul lui était nécessaire et, d'autre part, sauf en modifiant les programmes disponibles de manière significative, il était difficile de traiter les problèmes de certains systématismes et, par voie de conséquence, des références géodésiques et altimétriques.

Une réalisation numérique du géoïde ou du quasi-géoïde dépend du système de référence géodésique sous-jacent, des données utilisées (types, exactitude, précision, étendue géographique, etc.), et des méthodes de traitement mises en oeuvre. Il en résulte que, pour une réalisation donnée, il existe des spécifications d'utilisation bien précises. Par exemple, il n'est pas licite d'utiliser sans précaution un géoïde gravimétrique ou un modèle global de champ pour convertir des hauteurs ellipsoïdales en altitudes. C'est la raison pour laquelle, dans le cadre des travaux réalisés par Henri Duquenne, deux réalisations distinctes sont présentées ci-dessous :

  • le quasi-géoïde gravimétrique QGF98, utilisable pour satisfaire certains besoins scientifiques. Ce quasi-géoïde est aujourd'hui remplacé par le QGF16 (calculé en 2016),
  • la grille RAF98 qui matérialisait jusqu'en 2009 la référence d'altitude du Nivellement Général de la France (réseau NGF-IGN69) dans le système de référence géodésique RGF93. Cette grille, utilisable pour les opérations de nivellement par GPS dans des conditions spécifiques, est toutefois remplacée actuellement par la grille la plus récente : RAF20.

Lire la transcription textuelle de l'image

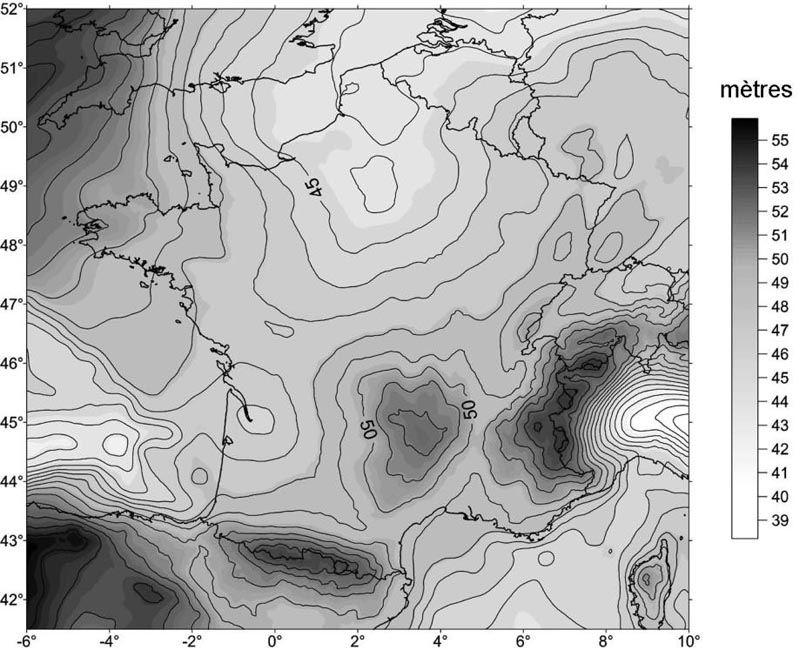

Représentation sous formes de courbes de niveau et échelles de gris du quasi-géoïde QGF98. Les écarts entre le quasi-géoïde et l'ellipsoïde de référence IAG-GRS80 sont exprimés en mètres, les valeurs variant entre 39 et 55 mètres.

L'équidistance des courbes est de 1 mètre.

Surface de conversion des altitudes

Ces traitements permettent l'évaluation de la précision du géoïde gravimétrique par comparaison aux points géodésiques et la réalisation de grilles de conversion des hauteurs ellipsoïdales en altitudes.

Comparaison du quasi-géoïde QGF98 aux points nivelés du RBF

Cause d'écarts entre quasi-géoïde et référence d'altitude réalisée par un réseau
Source d'écart Longueur d'onde ou dist. de corrélation (estimation)
Erreurs sur les références géodésiques 40000 km
Erreur sur le modèle de champ >220 km (rayon d'intégration de Stokes)
Erreurs sur la gravimétrie quelques km à 100 km
Manque de données gravimétriques 10 à 200 km
Erreurs du GPS 0 à quelques dizaines de km
Erreurs du réseau de nivellement quelques km à quelques 1000 km
Fautes diverses 0 km

Le tableau ci-dessus fait l'inventaire des principales sources d'écarts entre une réalisation gravimétrique du quasi-géoïde telle que QGF98 et une référence d'altitude matérialisée par un ensemble de points spatiaux nivelés.

La seconde colonne indique un ordre de grandeur de la longueur d'onde (pour les erreurs périodiques) ou de la distance de corrélation (pour les erreurs aléatoires). Celle-ci est la distance pour laquelle la covariance entre écarts relatifs à deux points est égale à la moitié de la variance de l'écart. Si cette distance est significativement plus petite que la distance moyenne entre les points, la corrélation des écarts entre points voisins est faible. Ces longueurs d'onde ou distances de corrélation sont importantes car certaines causes d'écarts ont une signature particulière : par exemple, les fautes de rattachement altimétrique (hauteur d'antenne GPS au dessus d'un repère...) ont une distance de covariance nulle, ce qui permet de les séparer des autres sources d'écarts. Il est possible de modéliser les écarts dont la longueur d'onde ou la distance de corrélation est nettement plus grande que la taille de la zone d'étude (1000 kilomètres, dans notre cas) par une régression linéaire, avec :

  • λ et φ désignent les coordonnées géographiques d'un point géodésique nivelé.
  • λ0 et φ0 sont les coordonnées moyennes de la zone
  • a, b, c sont trois paramètres à déterminer
  • ζ est la hauteur du quasi-géoïde gravimétrique
  • ζ1 est l'anomalie d'altitude déduite d'une technique spatiale (GPS...) et du nivellement
  • v est un résidu

On obtient la relation d'observation :

a + b (φ - φ0 ) + c (λ - λ0 ) cosφ - (ζ1 - ζ) = v

la fonction linéaire a + b (φ - φ0 ) + c (λ - λ0 ) cosφ modélise :

  • les écarts liés aux problèmes de systèmes de références géodésiques
  • les erreurs à très grande longueur d'onde du modèle de champ
  • les parties constantes et à grande distance de corrélation des erreurs du réseau de nivellement

Les résidus représentent la partie à courte longueur d'onde des erreurs du modèle de champ, ainsi que les parties à courte distance de corrélation ou non corrélées des autres erreurs.

Le processus de régression s'accompagne d'une détection des fautes participant à la validation du RBF. En effet, un déplacement fortuit de repère de nivellement ou une faute de mesure entraîne sur le point en cause un résidu non-corrélé avec ceux des points voisins. Un exemple complexe, apparu lors de la comparaison du QGF96 (le prédécesseur du QGF98) dans la région de Toulon, est donné dans la figure ci-dessous : des résidus positifs sont manifestement corrélés, (probablement dus à un défaut important de la gravimétrie en mer) et un résidu négatif est isolé (correspondant vraisemblablement à une faute).

L'écart-type des résidus est un indicateur global de précision du quasi-géoïde et de l'altimétrie du réseau géodésique (nivellement et GPS), sans qu'il soit possible de distinguer entre les différentes sources d'erreurs.

Lire la transcription textuelle de l'image

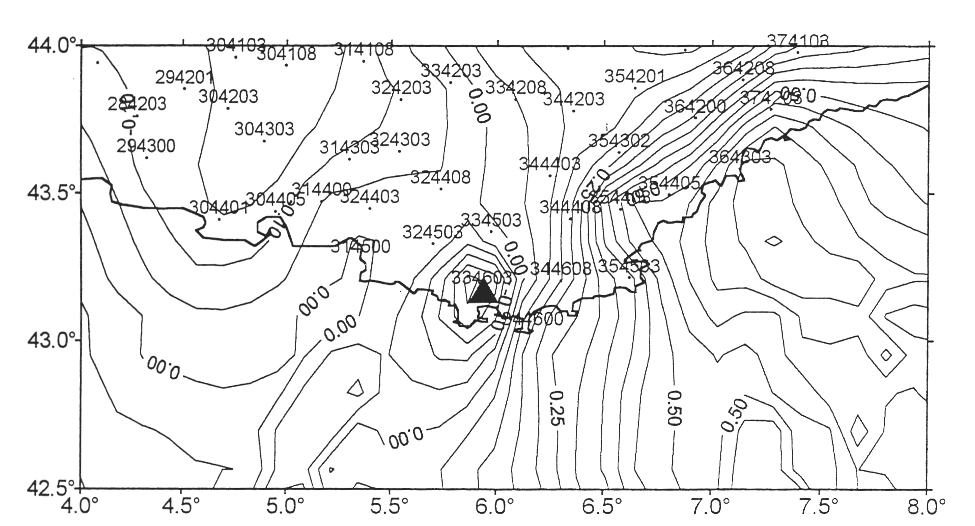

Illustration sous forme de courbes de niveaux (équidistance: 5 cm) des résidus sur les points GPS nivelés de contrôle pour le quasi-géoïde QGF96 (le prédécesseur du QGF98), montrant d'une part un point faux dans la région de Toulon, et d'autre part des résidus positifs corrélés atteignant 50 cm et trahissant un défaut important de la gravimétrie en mer au large de la Côte d'Azur.

Réalisation de la grille de référence d'altitudes RAF20

Comme le laisse prévoir le tableau répertoriant les causes d'écart et comme peut le confirmer la représentation en courbe de niveau, les résidus présentent une distance de covariance assez courte. Ils sont en fait les témoins de systématismes locaux qu'il est nécessaire de gommer pour utiliser le quasi-géoïde comme référence d'altitude dans des opérations de nivellement par GPS. On propose donc de corriger le quasi-géoïde gravimétrique de la tendance générale estimée à travers les paramètres a, b, c de la régression linéaire, et d'une correction résiduelle provenant de l'interpolation par collocation des résidus.

Cette méthode très empirique ne fait qu'exploiter au mieux les propriétés statistiques des résidus, sans préjuger de leurs causes. Elle est cependant efficace si le géoïde gravimétrique est localement précis. Après la régression linéaire et le calcul des résidus, trois étapes sont nécessaires pour réaliser la grille de référence d'altitude :

  1. calcul de la distance de covariance, à partir de la courbe de covariance moyenne en fonction de la distance des points
  2. interpolation des résidus sur les noeuds de la grille du quasi-géoïde
  3. correction du quasi-géoïde

L'adaptation suivant cette méthode du quasi-géoïde QGF16 (calculé par le SGM en 2016) aux points GPS nivelés (altitudes exprimées dans le NGF-IGN69) a permis de produire des surfaces de conversion des altitudes pour la France Métropolitaine continentale. La plus récente est RAF20 (Références des Altitudes Françaises 2020) qui fait suite aux grilles RAF18 et RAF18b. Cette surface de conversion est intégrée au logiciel Circé Service Public.

Représentation en courbes de niveaux de RAF20

Lire la transcription textuelle de l'image

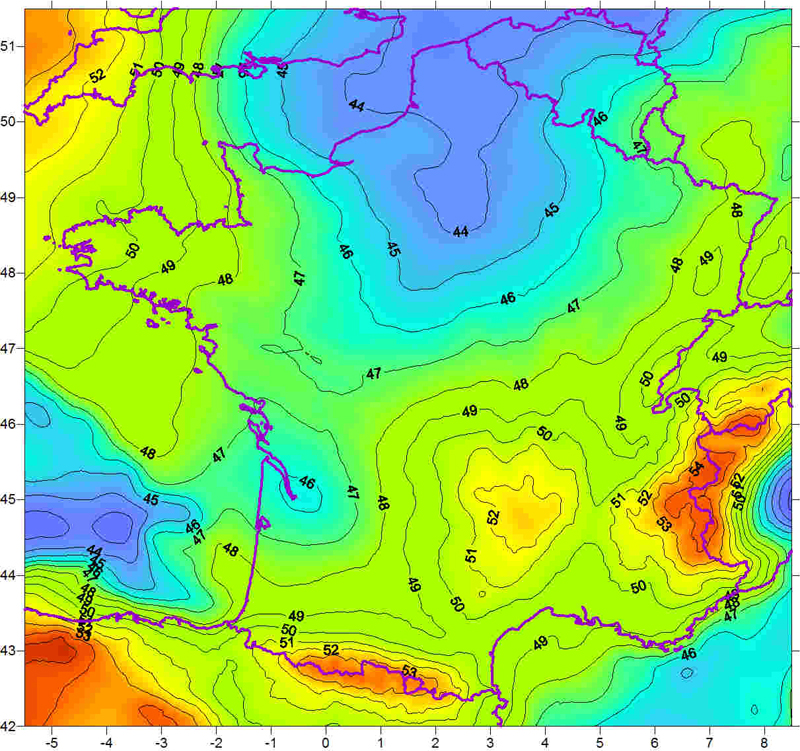

Représentation en courbes de niveaux et en échelle de couleur de la surface de transformation altimétrique RAF20 pour la France continentale, donnant la quantité en mètres à retrancher à la hauteur ellipsoïdale RGF93 pour obtenir une altitude normale NGF-IGN69. Les valeurs varient entre 43 et 56 mètres environ dans la zone rectangulaire considérée, atteignant leur maximum dans les zones montagneuses (Alpes, Pyrénées, Massif Central), et leur minimum sur la Manche.

A Saint-Pierre-et-Miquelon, l'adaptation du géoïde canadien#g CGG2013a (Canadian Gravimetric Geoid 2013 version a) aux points GPS nivelés a permis de produire la surface de conversion des altitudes RASPM2018, intégrée au logiciel Circé Service Public.

Aux Antilles Françaises, l'adaptation du quasi-géoïde QGAF2015 aux points GPS nivelés a permis de produire des surfaces de conversion des altitudes pour la Martinique et pour chacune des îles de l'archipel de Guadeloupe, surfaces intégrées au logiciel Circé Service Public.

Sur l'île de la Réunion, l'adaptation du quasi-géoïde QGGR06 aux points GPS nivelés a permis de produire la surface de conversion des altitudes RAR07, intégrée au logiciel Circé Service Public.
